合作背景

據研究報告顯示，全球35%左右的CO2排放量主要來自于電力及熱力行業。隨著我國雙碳目標的實施工作邁入新階段，2017年全國碳排放權交易市場全面開啟，首批納入碳交易市場的2000多家企業均為發電企業。
為了進一步提高碳核查的數據準確度，需要同時測量煙道中的CO2濃度和煙氣流量，目前煙道濃度測量具有較高的準確度（RSD約為1%~5%），而煙道氣體流量的測量準確度往往偏低（RSD約為3%~50%）。由于煙道口徑較大，且具有高溫高濕、流動復雜、湍流度高等特點，常規方法很難做到準確測量，所以為煙囪或煙道氣體的排放測量選擇合適的檢測技術及流量計至關重要。

項目介紹

項目位于湖北十堰一大型水泥制造企業內，該企業擁有10MW純低溫余熱發電系統，每年可利用余熱發電7350萬kW?h。四方儀器與其就“固定污染源排放測試項目”在廠區發電系統煙囪處設置試點，共同促進精準碳監測工作的開展。

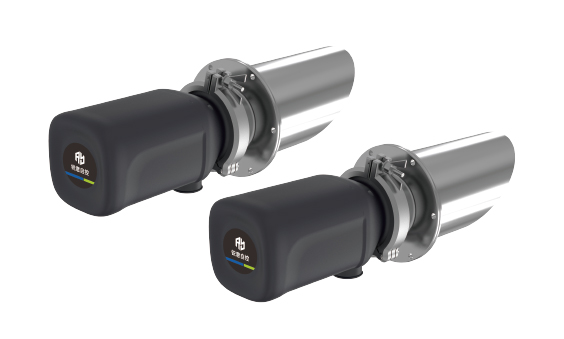

對射式超聲波流速儀Gasboard-7900M

（點擊查看產品詳情）

Gasboard-7900M由四方儀器自主研發，產品基于超聲波原理，通過非接觸測量方法有效解決了管道內普遍存在的流場不穩定、流速低且分布不均勻等測量難點，在煙氣排放過程的高溫、高濕、高粉塵、多粘稠雜質的惡劣環境中可保持連續實時的穩定監測，滿足市政、工業測量的需求。通用性強，可單獨工作或接入CEMS系統。產品采用一對或多對超聲波收發裝置分別在介質順流和逆流方向安裝測量，利用超聲波的傳播時間差計算煙道內徑向氣流的線平均速度，相較于其他測量方式準確度更高。

產品特性

1、超聲波原理線平均流速測量，精度≤±1.5%F.S.。

2、抗干擾能力強，自相關檢波技術有效克服現場噪音干擾。

3、擴展性強，可定制2聲道或4聲道，滿足大尺寸煙道、漩渦流場及其他復雜流場。

4、非接觸測量，探頭不深入氣體管道內；整機與氣體接觸部分使用耐腐蝕材料，可有效抵抗煙氣腐蝕。

5、測量口徑范圍大，支持直徑0.3m以上管道安裝。

6、可同時測量氣體的溫度、壓力和流速。

7、可測量較低的流速，測量下限可達0.1m/s。

8、適合含酸、含水的氣體流量計量，不受氣體組分變化影響。

9、采用高速數據處理器，運行速度快，并具備校準、配置、查詢、診斷等功能，外部接口豐富。

技術方案

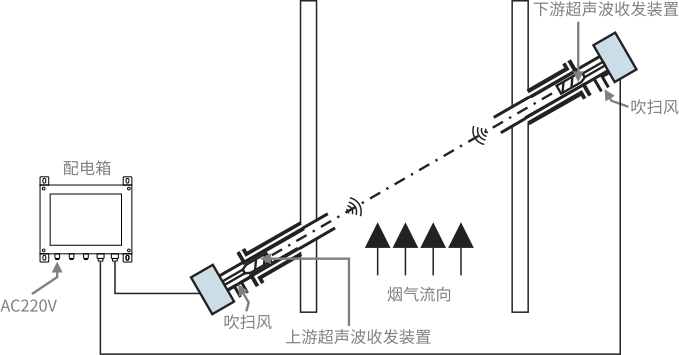

基于超聲波技術的監測優勢，四方儀器自主研發推出了高溫超聲波流速儀Gasboard-7900系列。產品采用一對或多對超聲波收發裝置分別在介質順流和逆流方向安裝測量，通過超聲波的傳播時間差計算煙道內氣體的流速，并結合煙道的截面積計算出煙氣的體積流量。本流量計采用非接觸測量方法，可有效解決管道內普遍存在的流場不穩定、流速分布不均勻等測量難點，在煙氣排放過程的高溫、高濕、高粉塵惡劣環境中可保持連續實時的穩定監測。適用于石油、煤炭、電力、天然氣、鋼鐵、建材、化工、石化、紡織、有色金屬、垃圾焚燒等行業污染源排放口的流速流量監測。

該方案具有以下優勢：
(1)可同時測量氣體溫度、壓力、流速，也可單獨測流速。
(2)流速測量采用時間差法，測量精度高，測量精度可達0.01m/s。
(3)可測量極低的流速，測量下限可達0.1m/s。
(4)流速測量為管道軸向沿安裝超聲波收發對徑向分布的平均速度，可準確地表征管道內的流速，不受分布不均勻、氣流不穩定的影響。
(5)可采用一對和多對超聲波收發裝置，精細準確地測量復雜的流場條件下的流速。
(6)儀器整體（特別是與被測氣體接觸的部分）全部采用高品質不銹鋼材質，可以很好的避免高溫腐蝕氣體環境的干擾。
(7)整體無運動部件，安裝維護簡單，維護成本低。
(8)儀器具有一對超聲波收發裝置及多對超聲波收發裝置，可以實現靈活的配置方式。
(9)儀器數據處理采用嵌入式方式，具備校準、配置、查詢、顯示、存儲、診斷等功能，配備豐富的外部接口可以通過模擬4~20mA電流環路、RS-485等外部連接。

方案價值

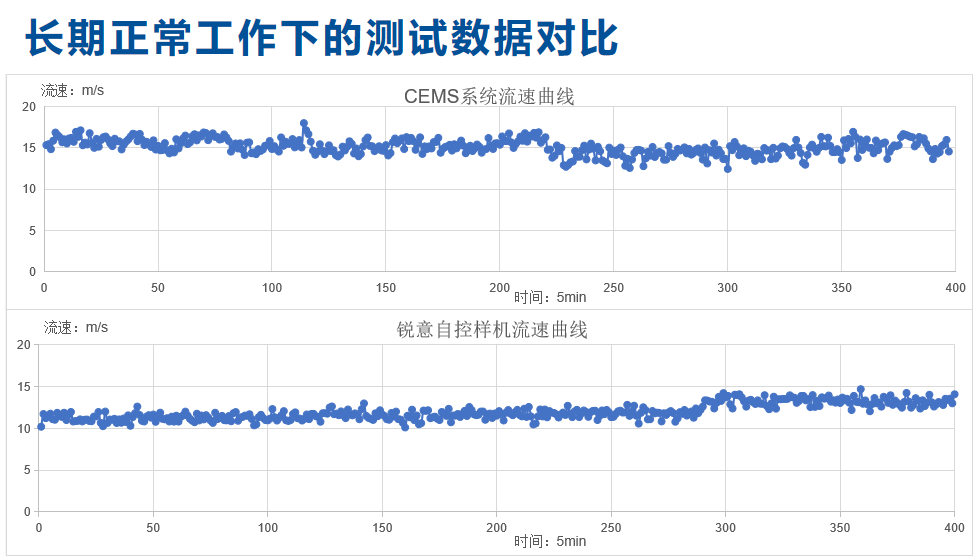

經過多天不同環境變化情況下的連續測試，根據與項目現場現有的CEMS皮托管流量計的數據曲線對比，我們可以看出四方儀器超聲波流速儀測試精度更高，數據波動更小，性能穩定且反應靈敏，在低流速（低于5m/s）下測量更準確。

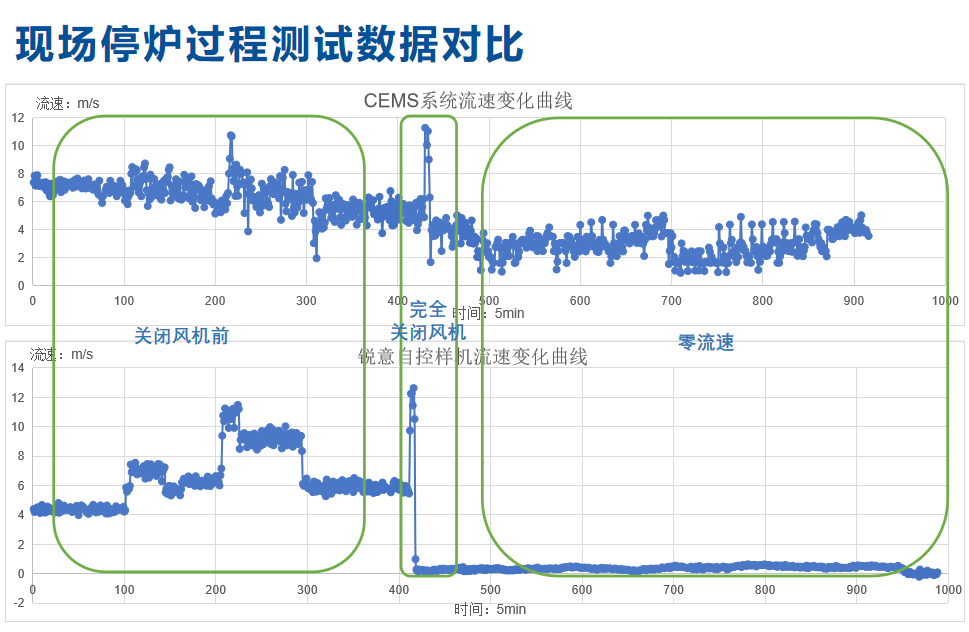

在長期正常工作下四方儀器超聲波流速儀的數據曲線比皮托管流量計曲線更加平穩；在停爐導致短期流速突變的情況下，風機關閉前、中、后段都能及時靈敏的反饋數據變化，反觀現場CEMS系統的皮托管測試數據就與現場實際狀況不盡相符。除圖中所示測試外，在停爐后煙囪內部的通風測試以及溫度、壓力測試中四方儀器流量計數據也依舊保持與現場的流量變化相吻合。

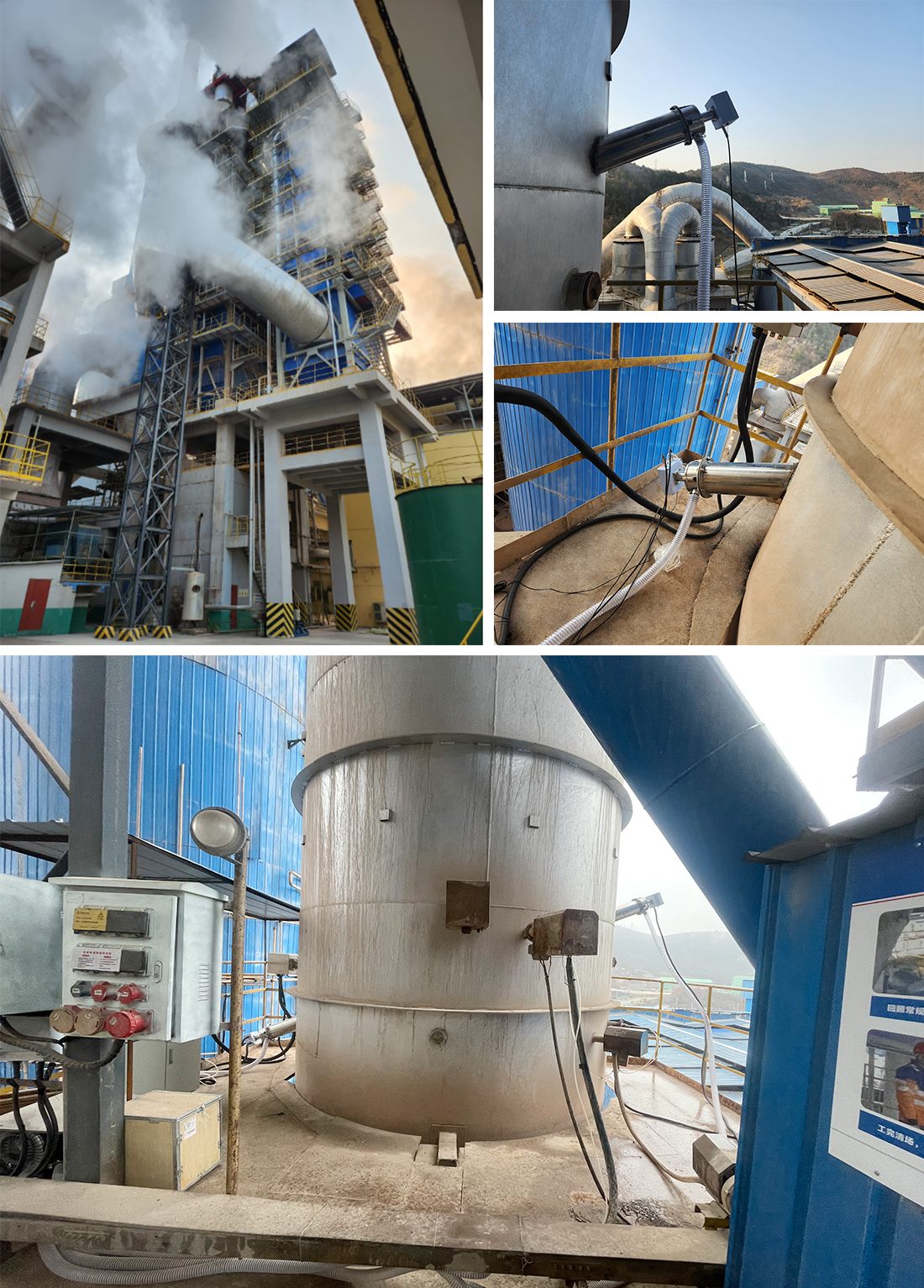

項目現場
