合作背景

隨著全球能源結構的轉型和環境保護意識的增強，天然氣作為清潔能源的重要組成部分，在能源市場中的地位日益凸顯。在這一背景下，眾多大型海上油氣生產運營商都面臨著環境保護、產品質量和安全生產等多方面的挑戰和要求，全組分監測技術顯得尤為重要。此外，熱值監測也是優化開采和處理工藝、提高資源利用率和經濟效益的關鍵。隨著法規對環保和安全標準的提高，熱值監測設備也成為了運營商確保合規性不可或缺的工具。由于天然氣的熱值和燃燒效率直接受其組分影響，所以在精確監測天然氣成分的同時，熱值監測也可以為企業在天然氣質量上嚴格把關，幫助企業提高市場競爭力。

項目介紹

該項目客戶是某大型海上油氣生產運營商，作為我國海上第一大天然氣清潔能源供應基地，其承擔著大面積海域石油天然氣的勘探、開發和生產業務，對天然氣全組分及熱值監測的需求尤為迫切。

天然氣分析儀作為一種專業的氣體檢測與分析設備，其主要目的是精確測量天然氣中各組分的濃度。這種設備可以有效識別和量化天然氣中的甲烷、乙烷、丙烷、丁烷等烴類成分，以及硫化氫、二氧化碳等非烴類成分。通過這些數據的獲取，可以為天然氣生產、輸配、利用等環節提供有力的技術支持和決策依據。傳統的氣相色譜分析儀雖然能夠提供組分分析，但在熱值監測方面存在局限，且價格十分昂貴。

隨著“核心儀表國產化”的號召，客戶公司迫切需要一種能替代傳統進口色譜分析儀的國產化解決方案。經過深入的市場調研和產品測試，四方儀器生產的激光拉曼分析儀完全符合客戶需求。該設備在客戶公司終端處理廠的試點驗證中，與現有的某進口品牌色譜儀進行了對比測試，展現出了卓越的性能。

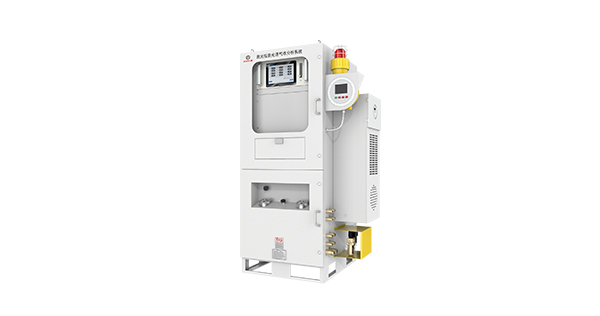

激光拉曼光譜氣體分析儀

（點擊圖片查看產品詳情）

LRGA-6000激光拉曼光譜氣體分析儀基于激光拉曼散射原理，通過對待測氣體的特征拉曼散射光譜進行增強、收集、處理和識別，并對含量進行定量計算，可同時對多種氣體進行在線和實時檢測。

產品特性

1、采用激光拉曼氣體特征指紋技術，干擾少

2、測量除惰性氣體以外的大部分氣體，包括N2，O2，H2，CH4，C2H6，C3H8，H2S等氣體

3、響應速度快，樣氣進入分析儀后10s顯示測量結果

4、大量程范圍氣體濃度測量，最低量程為(0-10)%，最高量程為(0-100)%

5、采用氣體濃度歸一算法和自動抽空氣校準，防止長時間漂移

6、使用和維護成本低，無須載氣與耗材

7、可選配集成系統，實現對多個監測點的實時循環監測

8、智能化軟件設計，全觸屏界面，數據直觀顯示，可外接PC鍵盤

產品優勢
在線、實時、全組分，可取代氣相色譜GC和質譜MS
對比紅外分析技術(NDIR)——紅外氣體分析儀量程范圍小，且不能檢測同核雙原子分子，如N2、O2和H2等。LRGA-6000擁有多組分氣體成分檢測能力，尤其是能夠精確測量天然氣中的雙原子分子，且量程更大，精度更高。
對比氣相色譜技術(GC)——氣相色譜儀使用需要載氣和色譜柱，且響應時間通常需要幾分鐘到幾十分鐘，需要專業技術人員操作。LRGA-6000響應時間極短，無需載氣和耗材，操作簡便，使用成本低。
對比質譜分析技術（MS）——質譜分析儀價格昂貴，維護成本高，操作復雜，很少用于工業現場在線分析。LRGA-6000堅固耐用，操作簡單，維護成本低，更適用于惡劣的工業現場。

技術方案

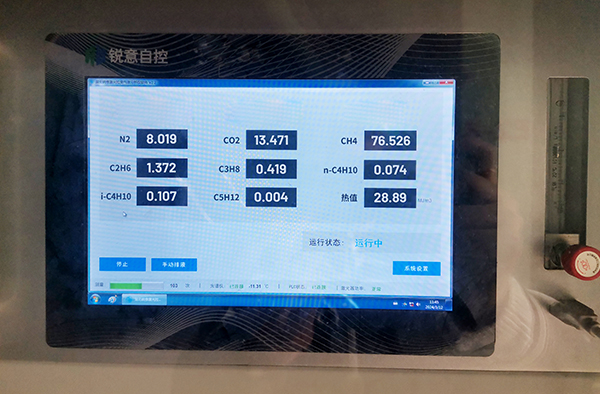

我司所提供的激光拉曼光譜氣體分析儀可以實時在線同時測量近20種氣體組分，涵蓋了從C1（甲烷）到C5+（含碳數大于或等于5的烴類）的碳氫化合物，以及二氧化碳（CO2）、氮氣（N2）等重要的非烴組分。此外，還包括了異丁烷（i-C4）、正丁烷（n-C4）、異戊烷（i-C5）和正戊烷（n-C5）等同分異構體。在此基礎上精確計算并監測天然氣的熱值，這對于優化生產流程、提高資源利用率具有不可替代的作用。項目現場的測試對比設備為一臺知名進口品牌氣相色譜儀，該設備配備了熱導檢測器（TCD），能夠對一系列關鍵組分進行精確測定。

傳統的天然氣全組分分析主要使用在線色譜，此次我司所提供的激光拉曼分析儀在該領域應用是一項重大突破，有效打破了進口分析儀表的技術壁壘，完美替代了進口設備。同時，通過實際測試情況以及數據分析對比，我司激光拉曼分析儀在響應時間、耗材、運行載氣等方面還具備多項明顯優勢。特別是在熱值監測方面，我司設備能夠快速、準確地根據天然氣中各組分氣體濃度計算熱值，為生產決策提供了可靠的依據。

方案價值

該技術方案的實施，將進一步提升客戶公司在天然氣生產工藝和產品氣體質量把控方面的技術水平。通過采用激光拉曼分析儀，企業能夠更加精確地掌握天然氣組分的變化，實現熱值的實時監測，優化生產流程，提高資源利用率。

在技術創(chuàng )新與突破方面，我司方案采用激光拉曼光譜法，打破了傳統色譜技術的局限，提供了一種全新的多組分氣體濃度及熱值檢測技術，具有更高的靈敏度和選擇性，為生產決策提供了可靠的依據。在成本效益方面，國產化設備有效降低了設備采購和運行成本，減少了對進口設備的依賴，提升了經濟效益。

系統的操作便捷性很強，全觸屏界面設計，純中文操作，自動校準功能，簡化了操作流程，有效提升了用戶體驗度。相比色譜技術，激光拉曼分析儀在維護時間上也有了很大程度的提升，顯著降低了維護成本。且激光拉曼系統的環境適應性更好，設備能夠在5~60℃的環境溫度下穩定工作，適應各種惡劣的海上環境條件。相信隨著該技術的應用和推廣，將進一步推動我國天然氣產業的技術進步和產業升級。

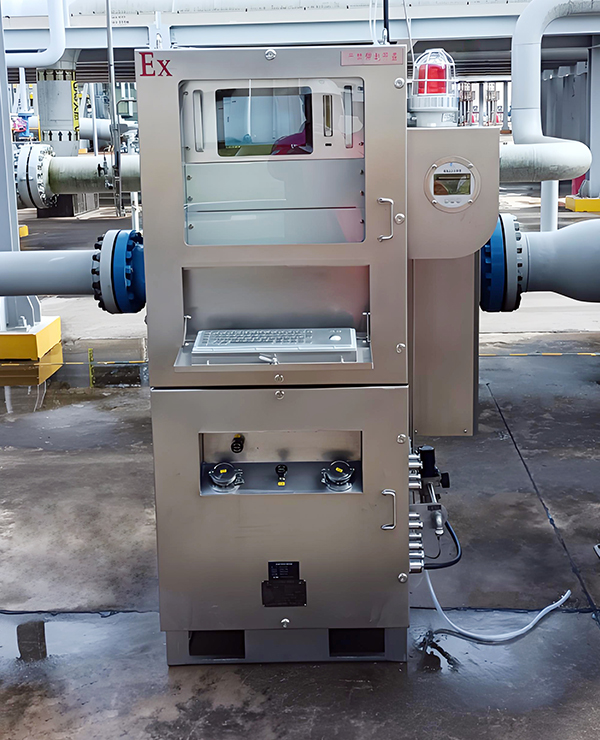

項目現場

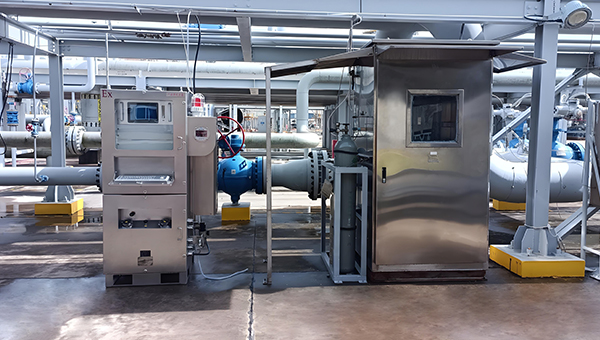

圖中左側為四方儀器激光拉曼分析儀，右側為某知名進口在線色譜儀
